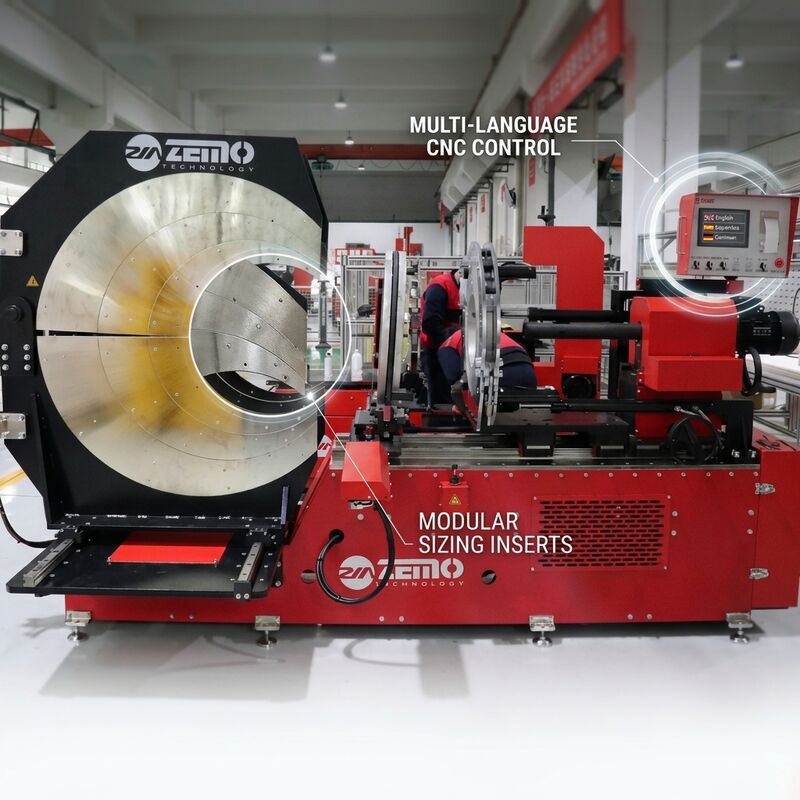

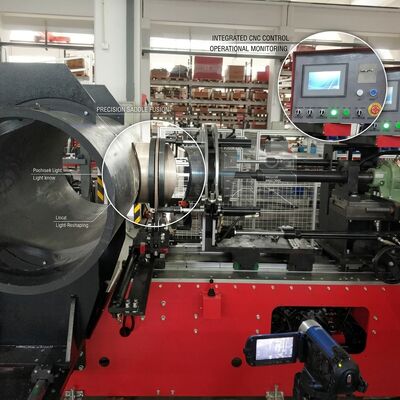

সিএনসি 1600MM স্যাডেল ফিটিং ফ্যাব্রিকেশন মেশিন অটোমেটিক ব্রাঞ্চ স্যাডেল 380V টুইন স্টেশন সিই

বড় আকারের পাইপলাইন অবকাঠামো প্রকল্পের জন্য ডিজাইন করা, সিএনসি 1600 এমএম স্যাডল ফিটিং ফ্যাব্রিকেশন মেশিন স্বয়ংক্রিয় শাখা সংযোগ ফ্যাব্রিকেশন উপরের স্তর প্রতিনিধিত্ব করে। এই সিই-প্রত্যয়িত,380V চালিত সিএনসি সিস্টেম 800MM থেকে 1600MM পর্যন্ত প্রধান পাইপ ব্যাসার্ধ পরিচালনা করে, এটিকে প্রধান জল পরিবহন নেটওয়ার্ক, বড় ব্যাসার্ধের গ্যাস বিতরণ শিরোনাম এবং শিল্প শীতল সিস্টেমের জন্য যেতে হবে।

এই মেশিনটি একটি শিল্প-গ্রেড সিমেন্স পিএলসি নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে, যা 10 ইঞ্চি রঙিন টাচ স্ক্রিন সহ, মাল্টি-ভাষা অপারেটর ইন্টারফেস এবং রেসিপি ভিত্তিক ফিউশন পরামিতি পরিচালনা সরবরাহ করে।প্রতিটি পাইপ আকার এবং উপাদান সমন্বয় একটি প্রাক বৈধ রেসিপি হিসাবে সংরক্ষণ করা যেতে পারে, সেটআপ সময় কমাতে এবং শিফট পরিবর্তনের সময় প্যারামিটার এন্ট্রি ত্রুটিগুলি নির্মূল করে।

উচ্চ-প্রবাহের কর্মশালার পরিবেশের জন্য ডিজাইন করা হয়েছে,SHM1600-BR মডেলটিতে দ্বৈত হাইড্রোলিক ক্ল্যাম্পিং স্টেশন রয়েছে যা অপারেটরদের একপাশে পাইপ লোড এবং আনলোড করার অনুমতি দেয় যখন অন্যদিকে ফিউশন চক্রটি সম্পন্ন হয়একক স্টেশন মেশিনের তুলনায় কার্যকরভাবে দৈনিক উৎপাদন ক্ষমতা দ্বিগুণ।শক্তিশালী গ্যাসেট প্লেটগুলির সাথে ভারী-গ্যাজেট ওয়েল্ড স্টিলের ফ্রেমটি কয়েকশো কিলোগ্রাম ওজনের 1600MM এইচডিপিই পাইপগুলি পরিচালনা করার সময়ও কাঠামোগত অনমনীয়তা বজায় রাখে.

1. সিমেন্স পিএলসি ১০ ইঞ্চি এইচএমআই সহ:মাল্টি-ল্যাঙ্গুয়েজ সাপোর্ট সহ শিল্প-গ্রেড কন্ট্রোল সিস্টেম, 50+ পাইপ / উপাদান সমন্বয়ের জন্য রেসিপি ম্যানেজমেন্ট এবং তাপমাত্রা, চাপ এবং সময়ের পরামিতিগুলির রিয়েল-টাইম প্রক্রিয়া ভিজ্যুয়ালাইজেশন
2. যমজ স্টেশন উৎপাদন স্থাপত্যঃদ্বৈত স্বতন্ত্র clamping এবং ফিউশন স্টেশন একপাশে লোডিং এবং আনলোডিং অবিচ্ছিন্ন উত্পাদন কর্মপ্রবাহ, একপাশে ফিউশন চালায় অন্যদিকে, কর্মশালার থ্রুপুট সর্বাধিকীকরণ
3. সিই এবং আইএসও ২১৩০৭ সার্টিফিকেটঃপ্রকল্পের দরপত্র জমা দেওয়ার জন্য স্বাধীন তৃতীয় পক্ষের পরীক্ষা এবং ব্যাপক প্রযুক্তিগত নথির দ্বারা সমর্থিত ইউরোপীয় সুরক্ষা এবং ওয়েল্ডিং মানগুলির সাথে সম্পূর্ণ সম্মতি
4. ৩৮০ ভোল্ট হাই পাওয়ার হাইড্রোলিক সিস্টেম:380V তিন-ফেজ শক্তি একটি 3KW হাইড্রোলিক ইউনিটকে 10MPa পর্যন্ত clamping শক্তি উত্পাদন করে, জার্মান উত্সের Bosch Rexroth অনুপাতীয় ভালভগুলির সাথে submillimeter অবস্থান সঠিকতা জন্য
5. স্বয়ংক্রিয় স্যাডল সেন্টারিং সিস্টেমঃলেজার পরিমাপ এবং সার্ভো-চালিত সারিবদ্ধতা স্বয়ংক্রিয়ভাবে 0.5 মিমি সহনশীলতার মধ্যে পাইপ মুকুট উপর saddle ফিটিং অবস্থান, বড় ব্যাসার্ধ পাইপ উপর ম্যানুয়াল পরিমাপ ত্রুটি নির্মূল
6. ইন্টিগ্রেটেড পাইপ হ্যান্ডলিং ক্রেন:ম্যানুয়াল পেন্ডেন্ট কন্ট্রোল সহ 500 কেজি ক্ষমতার দুটি বৈদ্যুতিক লিফট ভারী 800-1600 মিমি পাইপের লোডিং এবং অবস্থানকে সহজ করে তোলে, ক্রেনের নির্ভরতা এবং অপারেটরের ক্লান্তি হ্রাস করে
7. উন্নত ওয়েল্ডিং ডেটা ম্যানেজমেন্টঃপ্রকল্পের গুণমান ব্যবস্থাপনা সিস্টেমের সাথে সংহতকরণের জন্য ইউএসবি এবং ইথারনেটের মাধ্যমে এক্সপোর্ট করার ক্ষমতা সহ 5000 টি ফিউশন রেকর্ড ইনবোর্ড মেমরি সঞ্চয় করে

SHM1600-BR বড় আকারের এইচডিপিই পাইপলাইনে উচ্চ-ভলিউম শাখা স্যাডল ফ্যাব্রিকেশন প্রয়োজন এমন বৃহত আকারের অবকাঠামো প্রকল্পের জন্য ডিজাইন করা হয়েছে।প্রাথমিক অ্যাপ্লিকেশনগুলির মধ্যে পৌর জল পরিবহন ট্রাঙ্ক লাইন অন্তর্ভুক্ত রয়েছে, বড় ব্যাসার্ধের প্রাকৃতিক গ্যাস বিতরণ নেটওয়ার্ক, বিদ্যুৎ কেন্দ্রের জল পরিবাহী সিস্টেম, নিষ্কাশন প্ল্যান্টের ইনপুট এবং আউটপুট শিরোনাম এবং খনির রিজল্ট পরিবহন পাইপলাইন।দ্বি-স্টেশন আর্কিটেকচার এটি বিশেষত একাধিক সমান্তরাল প্রকল্প সাইট পরিবেশন করা ডেডিকেটেড উত্পাদন কর্মশালা জন্য উপযুক্ত করে তোলে.

এর আকার এবং ওজনের কারণে, এসএইচএম 1600-বিআর পিএলসি ক্যাবিনেট এবং জলবাহী উপাদানগুলির জন্য অভ্যন্তরীণ কম্পন-ডাম্পিং মাউন্টগুলির সাথে একটি শক্তিশালী ইস্পাত-ফ্রেমযুক্ত কাঠের ক্যাসেটে সরবরাহ করা হয়।প্যাকিংয়ের আগে সমস্ত উন্মুক্ত ধাতব পৃষ্ঠগুলি অ্যান্টি-জারা তেল চিকিত্সা করা হয়. শিপিংয়ের আগে কারখানার গ্রহণযোগ্যতা পরীক্ষা 1600MM HDPE পাইপের সম্পূর্ণ উত্পাদন চালানকে শাখা স্যাডল ফিটিং সহ জুড়ে দেয়।সাইটে কমিশনিং সহায়তা (ঐচ্ছিক), এবং রিমোট ডায়াগনস্টিকের মাধ্যমে জীবনকালীন প্রযুক্তিগত সহায়তা।
